Haloo guys, kali ini kita akan belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah kemarin kita belajar mengenai Line (Garis), nah sekarang kita akan belajar mengenai basic menggambar di AutoCAD yaitu membuat Polyline.
Pengertian Polyline pada AutoCAD
Polyline merupakan salah satu basic menggambar dalam AutoCAD. Sama seperti Line, Polyline ini berfungsi untuk menghubungkan satu titik dengan titik lainnya, atau bisa juga untuk membuat sebuah bidang gambar. Hanya saja garis garis yang sudah dibuat sudah menjadi satu kesatuan.
Untuk membuat Polyline dalam AutoCAD terdapat 2 metode yaitu :
- Melalui Toolbar
- Dynamic Input
Membuat Polyline melalui Toolbar
Cara
yang pertama yaitu kalian dapat mengaksesnya melalui Toolbar, yang berada pada
bagian kiri atas, seperti gambar yang ditunjuk tanda panah diatas. Simbol
Polyline yaitu garis lengkung
Kalian dapat klik, kemudian mulai untuk menentukan base point dari garis kalian.
Membuat Polyline melalui Dynamic Input
Cara yang termudah yaitu kalian dapat mengakses polyline dengan Dynamic Input. Cara caranya yaitu :

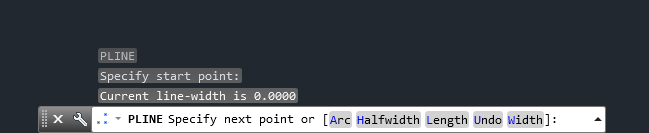

· Ketik “PL” kemudian Enter, atau kalian ketik di Command Line
· Terdapat beberapa fitur lainnya seperti Arc (membuat garis lengkung), Halfwidth (membuat line yang tebal)
· Kalian juga dapat menentukan Width (Lebar) dan Length (panjang) dari garis yang akan kalian buat.
· Setelah menentukan base point, kalian dapat menentukan second point dari garis kalian, atau jika kalian salah dalam menentukan base point, kalian dapat mengklik Undo atau tekan “U” pada keyboard kalian.
Nahh sekian pembelajaran kita mengenai pembuatan garis polyline pada AutoCAD, next artikel kita akan membahas pembuatan bidang pada AutoCAD. Terus pantengin ya artikel ini, kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
