Haloo guys, kali ini kita akan
belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah
kemarin kita belajar mengenai cara merender (rendering) gambar, nah sekarang kita
akan memahami bagaimana cara mengatur bagian bagian gambar sesuai kategori
menggunkan layer agar penggambaran dapat dilakukan dengan mudah. Yuk disimak
penjelasannya dibawah...
Pengertian Layer pada AutoCAD
Layer pada AutoCAD merupakan fitur yang berfungsi untuk melakukan pengelompokan gambar sesuai dengan kategori, kriteria ataupun spesifikasi tertentu, sehingga memudahkan dalam proses menggambar. Layer ini sangat berguna pada saat penggambaran denah atau bidang 3D lainnya karena memiliki fungsi fungsi sebagai berikut :
- Menentukan gambar mana yang akan ditampilkan dalam bidang kerja, hal ini sangat membantu pada gambar yang memiliki tingkat kerumitan yang tinggi sehingga gambar yang sudah selesai dapat disembunyikan (hide) agar tidak mengganggu proses pengerjaan bagian yang lain.
- Memilih gambar yang akan dicetak
- Menentukan warna garis pada gambar sesuai keinginan
- Menentukan jenis garis (line type) dan tebal garis (line weight)
- Mengunci gambar sehingga tidak dapat diedit, hal ini sangat penting karena seringkali kita tidak sengaja menghapus bagian gambar atau menggeser bagian gambar tersebut.
Untuk mengaktifkan layer sendiri sangat mudah, kalian hanya perlu mengklik tanda panah pada layer yang terletak di atas pada bagian Layers.
Contoh Penggunaan Layer

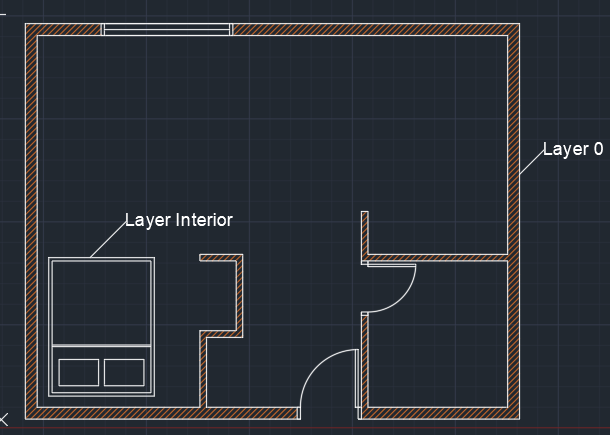

Nah sebagai contoh penggunaan layer, kalian dapat melihat gambar denah berikut :
- Dari gambar diatas, terlihat terdapat 2 layer yang berbeda yaitu Layer Interior (meliputi kasur) dan Layer 0 (meliputi dinding dan pintu)
- Nah jika kalian ingin melihat denahnya saja atau menggambar denahnya terlebih dahulu kalian dapat menonaktifkan layer interior, sehingga proses pengeditan dapat mudah dilakukan.
- Dari gambar diatas terlihat bahwa layer Interior sudah dipadamkan, sehingga gambar menjadi :
Nahh sekian pembelajaran kita mengenai Layer pada AutoCAD, untuk Layer Properties kalian dapat klik. Terus pantengin ya artikel ini, kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
