Haloo guys, kali ini kita akan belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah kemarin kita belajar mengenai penggunaan Array, nah sekarang kita akan belajar mengenai Offset pada AutoCAD, offset ini sangat berguna dalam pembuatan objek yang memiliki frame, sehingga ukuran dalam frame tersebut dapat sama.
Pengertian Offset pada AutoCAD
Offset adalah fungsi pada autoCAD yang berfungsi untuk menduplikat objek dengan bentuk hasil duplikat yang sama, juga kalian dapat mengatur ukuran hasil duplikat object tersebut. Offset ini kalian dapat gunakan dalam berbagai bdang 2D seperti line, rectangle, arc, circle, polygon, dan masih banyak lagi.
Mengaktifkan Offset
Kalian dapat mengakses Array melalui :
- Ribbon Panel
Dapat kalian klik pada menu Modify di Ribbon Panel, kemudian pilih Offset seperti gambar yang ditunjukkan diatas.
- Dynamic Inpur atau Command Input

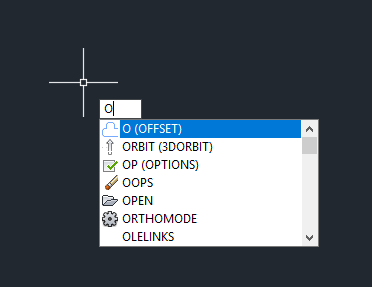

Kalian dapat ketik O maka akan muncul perintah Offset
Cara Menggunakan Offset

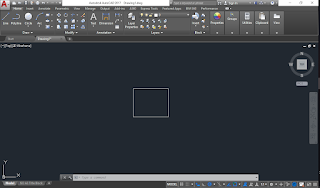

- Siapkan objek/gambar yang ingin kalian Offset
- Ketik perintah O atau klik langsung di Ribbon Panel
- Tentukan jarak atau distance dari objek yang akan diduplikat, jika kalian belum tau dan ingin mengaturnya secara langsung, kalian dapat memilih opsi Through, namun jika kalian sudah mengetahui jaraknya, kalian bisa langsung mengisi angka atau nilai jarak pada opsi tersebut. Kemudian tekan Enter.
- Kalian dapat langsung melakukan offset secara berulang, namun jika sudah dirasa cukup, kalian tekan Enter untuk menyudahinya.
- Sehingga hasil dari offset dapat dilihat di bawah ini
Nahh
sekian pembelajaran kita mengenai Offset pada AutoCAD, next artikel kita akan
membahas mengenai fitur AutoCAD lainnya. Terus pantengin ya artikel ini, kalau
kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
