RCCB Listrik: Fungsi, Jenis, dan Cara Kerja



Halo guys, kembali lagi di Blog Zona Teknik, zonanya para anak teknik. Kali ini kita akan membahas mengenai komponen kelistrikan pada bagian panel listrik. Bagi orang yang bekerja di bidang elektro dan konstruksi pastinya kalian mengenal apa itu RCCB. Yuk untuk lebih jelasnya simak artikel ini hingga habis ya.....

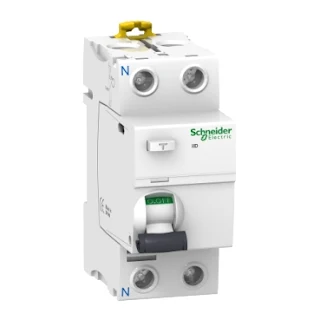

RCCB (Residual Current Circuit Breaker) adalah perangkat listrik yang dirancang untuk melindungi manusia dan peralatan dari bahaya sengatan listrik akibat kebocoran arus. RCCB berfungsi memutus aliran listrik secara otomatis jika mendeteksi adanya kebocoran arus.

Fungsi Utama RCCB

Fungsi utama RCCB adalah:

  • Perlindungan Terhadap Kebocoran Arus: RCCB mendeteksi dan memutus arus listrik ketika terjadi kebocoran arus ke tanah, melindungi pengguna dari sengatan listrik.
  • Perlindungan Terhadap Kebakaran: Kebocoran arus dapat menyebabkan kebakaran. Dengan memutus aliran listrik, RCCB membantu mencegah terjadinya kebakaran.
  • Perlindungan Peralatan Listrik: RCCB melindungi peralatan listrik dari kerusakan akibat kebocoran arus.

Cara Kerja RCCB

RCCB bekerja berdasarkan prinsip deteksi arus diferensial. Berikut adalah cara kerja RCCB secara sederhana:

  • Deteksi Arus: RCCB mendeteksi perbedaan antara arus masuk dan arus keluar melalui penghantar listrik.
  • Kebocoran Arus: Jika ada kebocoran arus ke tanah, arus masuk dan arus keluar tidak seimbang.
  • Pemutusan Arus: Ketika perbedaan arus terdeteksi, RCCB memutus aliran listrik secara otomatis untuk melindungi pengguna dan peralatan.

Jenis-Jenis RCCB

RCCB tersedia dalam berbagai jenis, tergantung pada aplikasi dan kebutuhan spesifik:

  • RCCB Tipe AC: Digunakan untuk mendeteksi arus kebocoran AC sinusoidal.
  • RCCB Tipe A: Dapat mendeteksi arus kebocoran AC sinusoidal dan arus kebocoran DC yang dihasilkan oleh peralatan elektronik.
  • RCCB Tipe B: Dapat mendeteksi arus kebocoran AC, DC, dan arus kebocoran frekuensi tinggi.
  • RCCB Tipe S (Selective): Memiliki waktu penundaan untuk mencegah pemutusan arus yang tidak perlu.
  • RCCB Tipe G: Memiliki perlindungan terhadap lonjakan arus jangka pendek.

Keuntungan Menggunakan RCCB

Menggunakan RCCB memiliki beberapa keuntungan, antara lain:

  • Keamanan: Meningkatkan keamanan pengguna dengan melindungi dari sengatan listrik.
  • Perlindungan Peralatan: Melindungi peralatan listrik dari kerusakan akibat kebocoran arus.
  • Pencegahan Kebakaran: Membantu mencegah kebakaran yang disebabkan oleh kebocoran arus listrik.
  • Kepatuhan Standar: Memenuhi standar keselamatan listrik yang berlaku.

Cara Memilih RCCB yang Tepat

Memilih RCCB yang tepat memerlukan pertimbangan beberapa faktor:

  • Kapasitas Arus: Pilih RCCB dengan kapasitas arus yang sesuai dengan beban listrik.
  • Sensitivitas Arus Bocor: Pilih RCCB dengan sensitivitas yang sesuai untuk mendeteksi kebocoran arus.
  • Tipe RCCB: Sesuaikan tipe RCCB dengan jenis arus kebocoran yang mungkin terjadi (AC, DC, atau frekuensi tinggi).
  • Aplikasi: Pertimbangkan aplikasi spesifik dan lingkungan operasional (perumahan, komersial, industri).

Instalasi dan Pemeliharaan RCCB

Untuk memastikan RCCB berfungsi optimal, perhatikan langkah-langkah instalasi dan pemeliharaan berikut:

  • Instalasi: Pastikan RCCB dipasang oleh teknisi yang berpengalaman dan sesuai dengan standar instalasi listrik yang berlaku.
  • Pengujian Berkala: Lakukan pengujian berkala untuk memastikan RCCB berfungsi dengan baik.
  • Pemeriksaan Visual: Lakukan pemeriksaan visual secara rutin untuk mendeteksi kerusakan fisik.
  • Pemeliharaan: Bersihkan RCCB dari debu dan kotoran yang dapat mengganggu kinerjanya.

RCCB adalah komponen penting dalam sistem kelistrikan yang menyediakan perlindungan terhadap kebocoran arus, melindungi pengguna dari sengatan listrik, dan mencegah kebakaran. Dengan memahami fungsi, jenis, dan cara kerja RCCB, serta cara memilih dan merawatnya, Anda dapat memastikan sistem kelistrikan yang aman dan andal. Bagi mahasiswa dan profesional di bidang teknik elektro, pengetahuan tentang RCCB akan membantu dalam merancang dan mengelola instalasi listrik dengan lebih efektif dan aman.
