Haloo guys, kali ini kita akan
belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah
kemarin kita belajar mengenai penggunaan Array, nah sekarang kita akan lebih
dalam lagi memahami polar array pada AutoCAD, array ini sangat berguna pada
saat kalian menggambar object yang sama dalam jumlah yang banyak dengan pola lingkaran.
Pengertian Polar Array pada AutoCAD
Polar Array adalah fungsi pada autoCAD yang berfungsi untuk memperbanyak objek gambar 2D atau 3D dengan bentuk yang sama sesuai dengan pola melingkar.
Mengaktifkan Polar Array
Kalian dapat mengakses Array melalui :
- Ribbon Panel
Dapat kalian klik pada menu Modify di Ribbon Panel,kemudian pilih Polar Array
- Dynamic Inpur atau Command Input
Kalian dapat ketik AR maka akan muncul perintah Array
Cara Menggunakan Polar Array

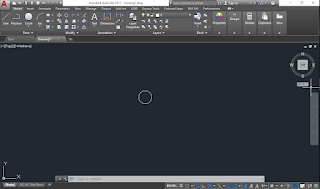

- Siapkan objek/gambar yang ingin kalian Array
- Ketik perintah AR atau klik langsung di Ribbon Panel
- Pilih objek yang ingin kalian Array
- Jika menggunakan PolarArray akan mendapat hasil berikut
- Nah terdapat beberapa fitur untuk mengatur PolarArray seperti pada gambar berikut :
- Adapun penjelasannya yaitu :
· Item : berfungsi untuk menentukan jumlah objek dalam array, seperti pada gambar diatas, nilai itemnya 6, sehingga jumlah lingkaran dalam array tersebut adalah 6
· Between : berfungsi untuk menentukan jarak antar objek dalam lingkaran array, kalian dapat mengubahnya sesuai dengan kebutuhan kalian
· Fill : berfungsi untuk menentukan besaran sudut dari polar array, jika kalian memilih 360 berarti array akan membentuk satu lingkaran penuh, namun jika 180 berarti array akan membentuk setengah lingkaran.
· Rows : berfungsi untuk menentukan jumlah baris pada array
· Between Rows : berfungsi untuk menentukan jarak antar baris pada array
· Total Rows : merupakan total panjang keseluruhan baris pada array
· Base Point : berfungsi untuk menentukan base point dari array yang kalian buat
· Replace Item : berfungsi untuk mengganti salah satu objek yang sudah ter-array
· Reset Array : berfungsi untuk mengembalikan array ke bentuk awal sebelum array diedit, hal ini sangat berguna jika kalian ingin mengembalikan bentuk array ke bentuk semula
· Direction : berfungsi untuk menentukan arah putar dari polar array
· Close Array : keluar dari Array Option
- Jika diatas kita menggunakan 1 baris dengan fill sebesar 360 derajat, nah sekarang kita coba mengubahnya menjadi 2 baris dengan fill sebesar 180 derajat
Nahh sekian pembelajaran kita mengenai Polar Array pada AutoCAD, next artikel kita akan membahas mengenai Path Array tersebut secara detail. Terus pantengin ya artikel ini, kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
