Rectangular Array Pada AutoCAD – Lengkap dengan Penjelasan dan Gambar

            Haloo guys, kali ini kita akan belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah kemarin kita belajar mengenai penggunaan Array, nah sekarang kita akan lebih dalam lagi memahami rectangular array pada AutoCAD, array ini sangat berguna pada saat kalian menggambar object yang sama dalam jumlah yang banyak dengan pola persegi.

Pengertian Rectangular Array pada AutoCAD

Rectangular Array adalah fungsi pada autoCAD yang berfungsi untuk memperbanyak objek gambar 2D atau 3D dengan bentuk yang sama sesuai dengan pola persegi.

Mengaktifkan Rectangular Array

Kalian dapat mengakses Array melalui :

• Ribbon Panel

Dapat kalian klik pada menu Modify di Ribbon Panel,kemudian pilih Rectangular Array

• Dynamic Inpur atau Command Input

Kalian dapat ketik AR maka akan muncul perintah Array

Cara Menggunakan Rectangular Array

1. Siapkan objek/gambar yang ingin kalian Array

2. Ketik perintah AR atau klik langsung di Ribbon Panel

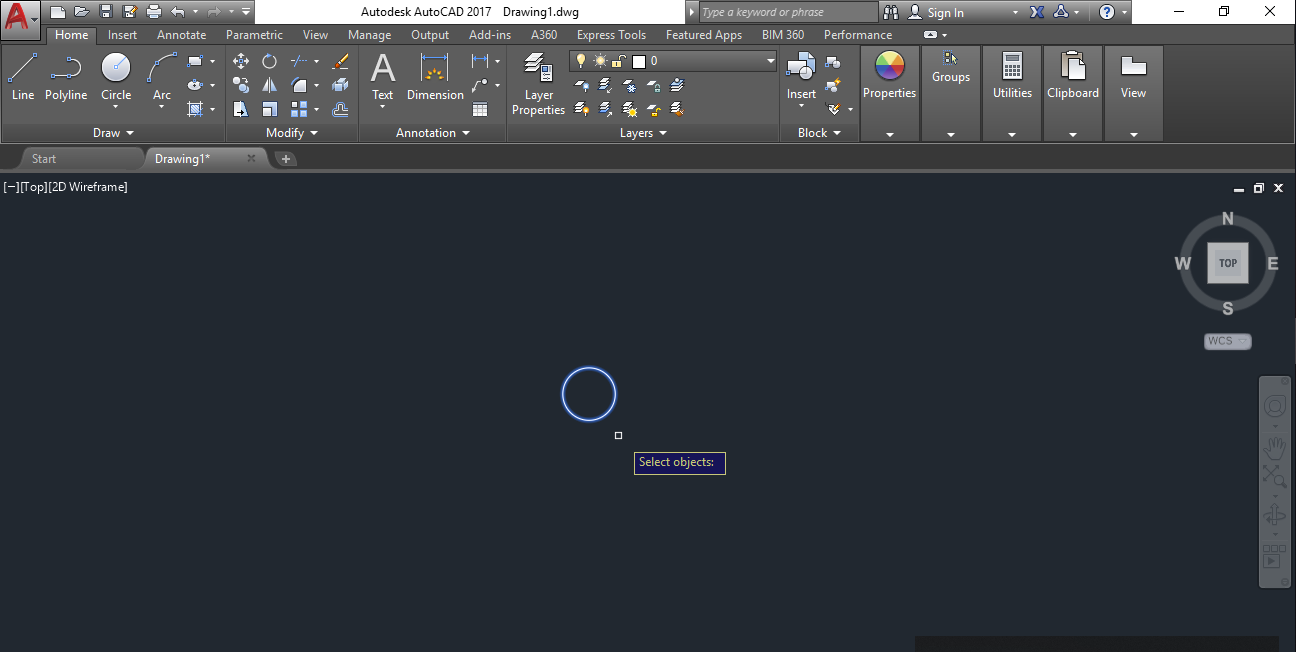

3. Pilih objek yang ingin kalian Array

4. Jika menggunakan Rectangular Array akan mendapat hasil berikut

5. Nah terdapat beberapa fitur untuk mengatur Rectangular Array seperti pada gambar berikut :

6. Adapun penjelasannya yaitu :

·    Columns : berfungsi untuk menentukan jumlah kolom (vertikal) array, kalian dapat mengubahnya sesuai dengan kebutuhan kalian

·   Rows : berfungsi untuk menentukan jumlah baris (horizontal) array, kalian dapat mengubahnya sesuai dengan kebutuhan kalian

·         Between Columns : berfungsi untuk menentukan jarak antar kolom

·         Between Rows : berfungsi untuk menentukan jarak antar baris

·         Total Columns : merupakan total panjang keseluruhan kolom pada array

·         Total Rows : merupakan total panjang keseluruhan baris pada array

·         Base Point : berfungsi untuk menentukan base point dari array  yang kalian buat

·         Replace Item : berfungsi untuk mengganti salah satu objek yang sudah ter-array

·     Reset Array : berfungsi untuk mengembalikan array ke bentuk awal sebelum array diedit, hal ini sangat berguna jika kalian ingin mengembalikan bentuk array ke bentuk semula

·         Close Array : keluar dari Array Option

7. Jika diatas kita menggunakan 4 kolom dan 3 baris, nah sekarang kita coba mengubahnya menjadi 5 kolom dan 5 baris

Nahh sekian pembelajaran kita mengenai Rectangular Array pada AutoCAD, next artikel kita akan membahas mengenai Polar Array tersebut secara detail. Terus pantengin ya artikel ini, kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
