Polysolid Pada AutoCAD – Lengkap dengan Penjelasan dan Gambar



            Haloo guys, kali ini kita akan belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah kemarin kita belajar mengenai penggunaan salah satu fitur yaitu Loft. Nah sekarang kita akan belajar mengenai cara membuat dinding dengan mudah pada AutoCAD, banyak dari kalian yang pasti menggunakan perintah Offset dan Extrude dalam membuat dinding, namun cara seperti itu membutuhkan waktu yang cukup lama. Kali ini kita akan membuat dinding dengan menggunakan perintah Polysolid.

Pengertian Polysolid pada AutoCAD

Polysolid adalah fitur pada AutoCAD yang berfungsi untuk membuat objek polyline dalam bentuk 3D solid. Umumnnya perintah polysolid ini digunakan untuk membuat dinding  rumah

Mengaktifkan Polysolid

Kalian dapat mengakses Array melalui :

  • Ribbon Panel

Jika kalian ingin mengaktifkan Polysolid melalui ribon panel, maka kalian harus mengubah Workspace kalian menjadi 3D Basic. Cara Merubah Workspace

Setelah itu kalian dapat mengaktifkannya melalui bagian edit, seperti gambar diatas.

  • Dynamic Inpur atau Command Input

Kalian dapat ketik POLYSOLID maka akan muncul perintah Polysolid

Cara Menggunakan Polysolid

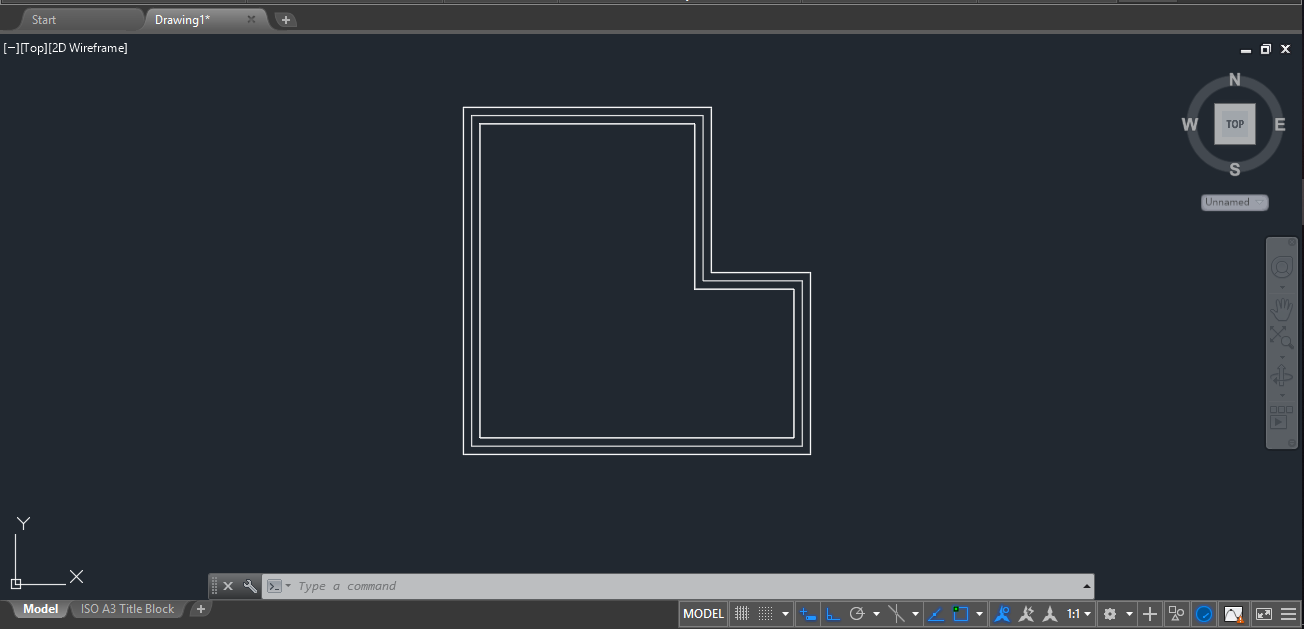

  1. Siapkan objek/gambar 2D yang ingin kalian dasar dalam membuat Polysolid, objek yang kalian siapkan dapat berupa line atau polyline. Contohnya dapat kalian lihat dibawah ini :

  1. Ketik perintah POLYSOLID atau klik langsung di Ribbon Panel
  2. Kemudian kalian ketik H (Height) untuk mengatur tinggi dinding, lalu masukkan nilai yang kalian inginkan dan tekan Enter. Tekan W (Width) untuk mengatur lebar dinding, lalu masukkan nilai dan tekan Enter.
  3. Tekan J (Justify) untuk mengatur letak kursor atau base point dalam menggambar polysolid, pilih Center kemudian tekan Enter.
  4. Lalu kalian dapat mulai mengambar polysolid sesuai dengan jalur 2D yang kalian buat.

  1. Jika kalian ingin mengakhiri pembuatan Polysolid, kalian dapat tekan C (Close) maka objek polysolid akan langsung tertutup. Untuk hasil akhir seperti gambar dibawah ini :

  1. Jika ingin melihat bentuk dindingnya, kalian dapat mengatur Visual Style menjadi Realistic, dan View Control menjadi SW Isometric.

Nahh sekian pembelajaran kita mengenai Polysolid pada AutoCAD, next artikel kita akan membahas mengenai fitur AutoCAD lainnya. Terus pantengin ya artikel ini, kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
