Haloo guys, kali ini kita akan belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah kemarin kita belajar mengenai penggunaan salah satu fitur yaitu Polysolid. Nah sekarang kita akan belajar mengenai cara memutar objek 3 dimensi dengan menggunakan perintah 3D rotate.
Pengertian 3D Rotate dan 3D Orbit pada AutoCAD
3D Rotate adalah fitur pada AutoCAD yang berfungsi untuk memutar objek 3D dari berbagai sumbu yaitu sumbu x, sumbu y, dan sumbu z.
Mengaktifkan 3D Rotate
Kalian dapat mengakses Array melalui :
- Ribbon Panel
Jika kalian ingin mengaktifkan 3D Rotate melalui ribon panel, maka kalian harus mengubah Workspace kalian menjadi 3D Basic. Cara Mengubah Workspace
Setelah itu kalian dapat mengaktifkannya melalui bagian edit, seperti gambar diatas.
- Dynamic Inpur atau Command Input
Kalian dapat ketik 3DROTATE maka akan muncul perintah 3D Rotate
Cara Menggunakan 3D Rotate
- Siapkan objek/gambar 3D yang ingin kalian rotasi atau putar. Contohnya dapat kalian lihat dibawah ini :
- Ketik perintah 3DROTATE atau klik langsung di Ribbon Panel
- Kemudian kalian select object yang ingin kalian rotasi, kemudian tekan Enter.

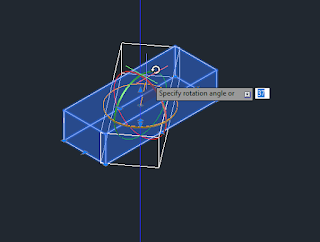

- Jika sudah, kalian dapat menentukan base point atau poros putar dari objek kalian, kalian dapat memasukkan nilai secara langsung jika kalian sudah mengetahui titik pointnya.
- Jika ingin tetap berputar di tempat kalian hanya perlu menentukan sumbu putarnya, warna hijau untuk sumbu Y, warna merah untuk sumbu X dan warna biru untuk sumbu Z.
- Rotasi Sumbu Y sebagai berikut :
- Rotasi Sumbu X sebagai berikut :
- Rotasi Sumbu Z sebagai berikut:
Nahh
sekian pembelajaran kita mengenai 3D Rotate pada AutoCAD, next artikel kita
akan membahas mengenai fitur AutoCAD lainnya. Terus pantengin ya artikel ini,
kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
