Haloo guys, kali ini kita akan belajar AutoCAD, nah AutoCAD yang aku gunakan yaitu AutoCAD versi 2017. Setelah kemarin kita belajar mengenai Mirror, nah sekarang kita akan belajar membuat teks baik 1 baris hingga 2 baris pada AutoCAD.
Pengertian Text dan Multi Text pada AutoCAD
Text merupakan tulisan yang digunakan untuk memberikan informasi atau keterangan pada objek yag digambar pada bisang kerja, teks ini sendiri juga dapat berguna sebagai informasi ukuran atau dimensi pada suatu gambar, sehingga dapat memudahkan pembacaan gambar itu sendiri. Text pada Autocad dibagi menjadi 2 yaitu :
1. Single Text : Teks atau tulisan yang hanya bisa memuat 1 baris saja, biasanya digunakan untuk memberikan informasi atau keterangan saja pada objek yang digambar.
2. Multi Text : Teks atau tulisan yang dapat memuat lebih dari 1 baris hingga terbentuk kalimat, biasanya digunakan untuk menjelaskan secara rinci objek yang dikerjakan.
Untuk memanggil perintah Mirror dalam AutoCAD terdapat 2 metode yaitu :
- Melalui Toolbar
- Dynamic Input atau baris perintah
Perintah Text melalui Toolbar
Cara yang pertama yaitu kalian dapat mengaksesnya melalui Toolbar, yang berada di bagian menu Anotation, seperti gambar yang ditunjuk tanda panah diatas.
Cara mengaktifkannya pun kalian cukup klik perintah Text pada menu Anotation, lalu kalian expand, maka akan terdapat 2 pilihan yaitu Single Text dan Multi Text. Kalian dapat gunakan sesuai dengan kebutuhan kalian.
Perintah Text melalui Dynamic Input
Cara yang termudah yaitu kalian dapat mengakses Text dengan Dynamic Input. Cara caranya yaitu :
· Ketik “TE” kemudian Enter, atau kalian ketik di Command Line
· Nah cara diatas merupakan cara untuk mengakses Single Text, untuk mengakses Multi Text kalian dapat kelik “MT” kemudian Enter.
· Setelah itu kalian Select First Corner atau pilih ujung pertama dari tempat yang akan kalian buat tulisan.
· Kemudian Pilih Opposite Corner sesuai keinginan kalian, lalu masukkan teks yang akan kalian tampilkan.

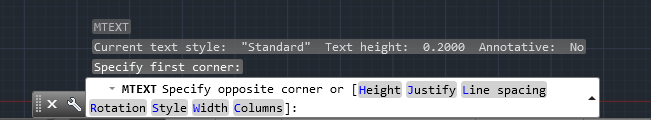

· Nah dalam perintah Mtext akan terdapat beberapa Opsi Pengaturan seperti gambar berikut.
· Opsi berikut antara lain :
Height : Untuk mengatur tinggi huruf
Justify : Untuk mengatur paragraf tulisan kalian, baik rata kiri, rata kanan, tengah, dan rata kiri kanan.
Line Spacing : Untuk mengatur jarak spasi antar baris.
Rotation : Untuk mengatur sudut rotasi dalam teks kalian, jika kalian menginginkan teks yang miring sesuai dengan objek.
Style : Untuk mengatur jenis font tulisan
Width : Untuk mengatur lebar dari batas tulisan.
Column : Untuk mengatur kolom tulisan atau tinggi kotak tulisan kalian.
· Kemudian jika sudah terisi maka kalian dapat mengklik Enter. Dan jika kalian ingin mengatur lagi stylenya maka kalian dapat klik text kemudian klik kanan dan pilih Properties.
Nahh sekian pembelajaran kita mengenai perintah Text pada AutoCAD, next artikel kita akan membahas perintah Dimension pada AutoCAD. Terus pantengin ya artikel ini, kalau kalian ingin belajar AutoCAD lebih dalam kalian bisa klik Belajar AutoCAD
